USBケーブルを沢山持っていると識別に困る。 USB Type-C, micro, miniがパッと見では わからない。 そこで識別バンドを3Dプリンタで 作ってみたところ良い感じなので報告する。
USBコネクタは自分で作る基板では スルーホールのmini-Bと決めている。 M5Stackや Seeedの基板を使うと USB type-Cのケーブルが増えた。 Raspberry Pi Picoのせいで USB microのケーブルが増えた。 そういうわけで引き出しには各種USBケーブルが 数本づつ入っていて、使用時に識別に困る。 USBケーブルケースも作ってみたが 文字が見にくいので 2ヘッドの3Dプリンタが欲しいとか思ってしまう。
最近、さらにUSBケーブルが増えてきたので USBケーブルケースを作り足そうと考えたが、 こんなに長さ必要無くね？と思った。 ちなみに100mmある。 これを20mm程度にして 識別はラベルプリンタのテープで良いのではないかと 思いついたので試作したら良い感じに出来上がった。
形状は直径28mmの円に外接する6角形で厚さは0.8mm、 高さは20mm。 このサイズで、だいたいのUSBケーブルを束ねることができる。 はずれない。 細くて短いケーブルで外れて落ちそうなものがあるが 小さいザイズを作るのも面倒なので、 ビニタイでくくりつけた。 P-Touch Cubeで12mm幅の透明白文字テープにラベルを印刷する。 6面分の文字をカットせずに印刷し、まとめて巻きつける。
 |
 |
 |

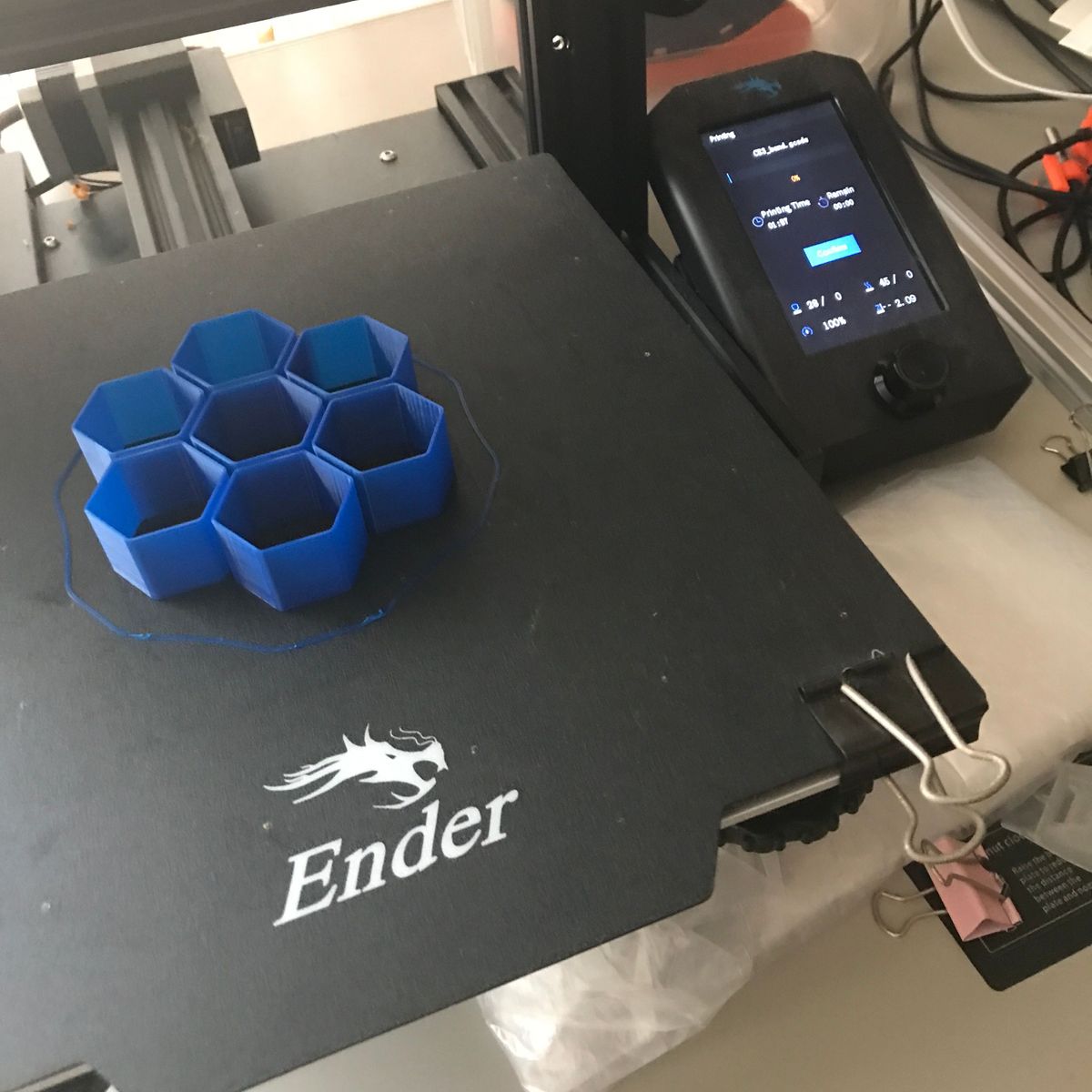

| 図面 | まとめて7個印刷 | テープは6面分まとめて印刷 |
 |
 |
 |
| 短いケーブルでも束ねられる。 | この細いケーブルは流石に外れそうなのでビニタイで固定した | USBケーブルが入っている引き出し。これで整理されたか？探すのは楽になった。 |
本当に便利か、しばらく使ってみようと思う。
